一、设备用途：
可同时对8根1.8mm以下的铜丝拉丝并在线退火。
二、技术参数：
最大进线直径： Φ1.8mm
出线直径： Φ0.1~Φ0.4mm
最多可置模具数： 8×21
最快速度： 1800m/min
拉丝塔轮工艺： 陶瓷覆盖（涉机密，详情请电联）
机械减面率： 20%
定径模机械减面率： 16%
主电机功率： 90kw
定速轮电机功率： 22kw
收线电机功率： 11kw
定速轮直径： Φ100mm
拉丝润滑方式： 喷淋
最大退火电压： DC 60V
最大退火电流： DC 1200A
收线盘尺寸： Φ500/Φ630
三、组成部分：

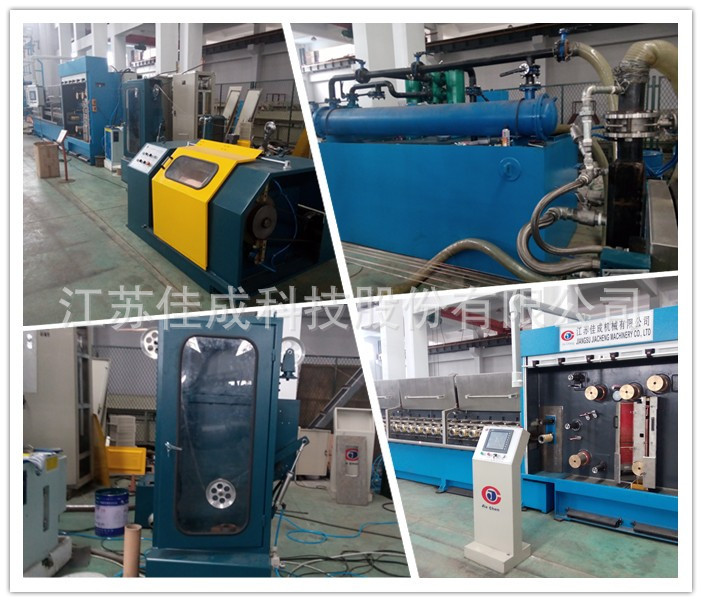

本机主体部分由 8盘放线架、DT21/8八头拉丝主机，250T/8八头在线退火装置，排线装置，收线装置五部分组成。
辅机部分由 拉丝液冷却循环系统，蒸汽发生器以及水冷却循环系统，对焊机，轧尖穿模机等四部分组成。
四、主要配置详情：
| 序号 | 名称 | 产地 | 品牌 | 备注 |
| 1 | 主机变频机 | 深圳 | 汇川 | 可选用西门子，安川等品牌 |
| 2 | 收线变频器 | 深证 | 汇川 | 可选用西门子，安川等品牌 |
| 3 | 主电机 | 安徽 | 皖南 | 280kw，直流变频电机，可选用 |
| 4 | 收线电机 | 安徽 | 皖南 | 可选用西门子等其他品牌 |
| 5 | 主要电器元件 | 法国 | 施耐德 | |
| 6 | 轴承 | 日本 | NSK | |
| 7 | PLC | 德国 | 西门子 | 可选用 |
| 8 | 触摸屏 | 德国 | 西门子 | 可选用三菱 |
| 9 | 拉丝塔轮 | 苏州 | 自制 | 表面喷瓷处理 |
五、主要特点：
● 主机箱体一体铸造。
● 可同时拉拔8根铜线，效率高。
● 高性能变频控制，收排线，拉丝稳定，不易断线。
● 退火机采用同步电机和变频控制，走线稳定，不易断线。
